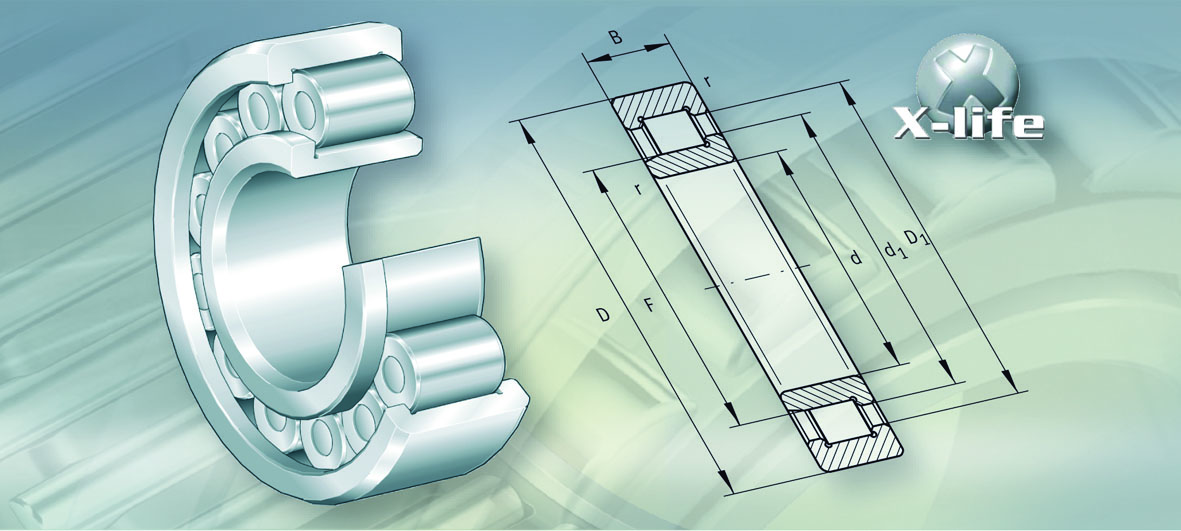

Cylindriska rullager
Cylindriska rullager består av en enkel rad av rullkoppar, men det finns även flerradiga cylindriska rullager. Till skillnad från kulan i olika typer av kullager har rullkropparna i ett cylindriskt rullager en betydligt större kontaktyta, vinkelrätt i förhållande till axelns längdriktning. Detta resulterar i att det kan överföra större laster, har större styvhet och tillåter mindre rullande elementdiametrar under bibehållen belastning.
Beroende på vilken typ av fläns på inner eller ytterring kan;
- axiella krafter stödjas i en eller båda riktningarna.
- axiella förskjutningar av axeln i förhållande till huset kompenseras utan begränsning i lagret (i lager med en semi-lokaliserande eller icke-lokaliserande lagerfunktion).
- lagren separeras för ett enklare montage.
Cylindriska rullager finns i ett flertal olika utföranden, vars egenskaper är optimerade för olika applikationer beroende vilken lagervariant man ha valt.
Lagren finns i enkelradigt eller dubbelradigt utförande, med olika kombinationer av flänsutförande på inner eller ytterring, som cylindrisk rulluppsättning med kompletterande varianter med olika varianter av hållare.
- serie N, NJ, NU, NUP
