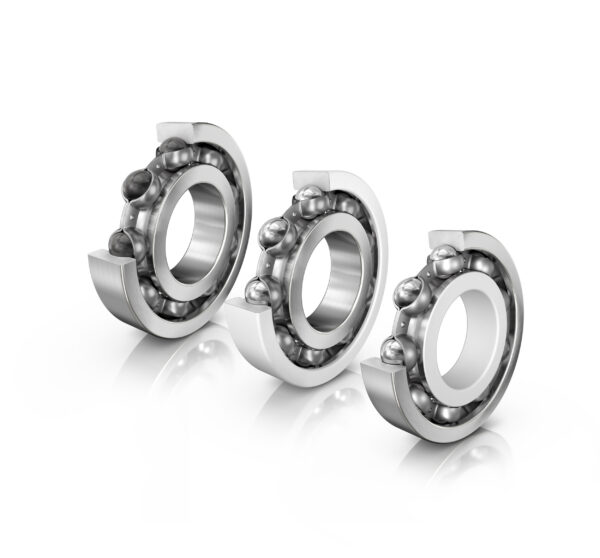

Nyhet: Strömisolerade spårkullager

Mer information

Insutect A är en aluminiumoxidbaserad keramisk beläggning som appliceras på lagerringens yta med plasmasprutteknik och därefter tätas. Skiktet ger en hård, slitresistent yta med värmeledningsegenskaper nära ett standardlager, så termiskt beteende och huvudmått bibehålls. Elektriskt uppträder lagret som en kombination av hög ohm-resistans och låg kapacitans, vilket minskar strömgenomgång både vid nätfrekvens och vid högfrekventa komponenter från frekvensomriktare.

J20GA har keramisk beläggning på ytterringen med skikttjocklek omkring 120 µm. J20GB använder en tjockare ytterringsbeläggning runt 200 µm och ger högre impedansnivå i applikationer med större strömbelastning. J20GI är belagd på innerringen med skikttjocklek cirka 120 µm och används när strömgången främst följer axeln. För en representativ lagerstorlek 6314 ligger impedansen vid 100 kHz ungefär på 273 Ω för J20GA, 428 Ω för J20GB och 583 Ω för J20GI.

Dimensionerna följer etablerad standard för rullager. Ytterringsbelagda varianter täcker ytterdiameterområde från cirka 70 till 800 mm, medan innerringsbelagda lager finns från cirka 70 mm axeldiameter och uppåt. Detta gör det möjligt att kombinera strömisolering med befintliga hus- och axeldimensioner, i till exempel elmotorer med frekvensomriktare, vindkraftgeneratorer, kompressorer och traktionsdrifter. Genom att styra strömgenomgången med isolerade lager kan skador på löpbanor, rullkroppar och smörjmedel begränsas och ljud- samt vibrationsnivåer hållas inom definierade ramar under drift.

För offertunderlag, jämförelse mot befintliga lager eller teknisk dimensionering används kontaktformuläret eller ordinarie kontaktvägar på sidan.

Teknisk data Insutect A J20G
