Spårkullager

Det finns många typer av spårkullager på marknaden. I vårt sortiment fokuserar vi på flera vanliga utföranden som används i industriella maskiner och drivsystem. Dessa spårkullager skiljer sig främst genom tätning, konstruktion och användningsområde.

Vi arbetar främst med följande typer av spårkullager:

• Öppna spårkullager används där lagerpositionen redan är skyddad och där låg friktion och högre varvtal efterfrågas.
• Plåttätade spårkullager ger skydd mot damm och mindre partiklar samtidigt som rotationsmotståndet hålls relativt lågt.
• Gummitätade spårkullager används när behovet av tätning är större och när fukt eller partiklar förekommer i driftmiljön.
• Strömisolerade spårkullager används i exempelvis elmotorer och generatorer för att begränsa elektrisk strömgång genom lagret.

Gemensamt för dessa spårkullager är att de följer etablerade dimensioner och kan användas i många typer av maskiner. Valet styrs främst av driftmiljö, varvtal och vilken typ av tätning som behövs.

När ni ska välja spårkullager är det bra att börja med några praktiska frågor kring applikationen. Fundera först på hur lagret används i maskinen. Några frågor som hjälper vid valet är:

• Finns damm, fukt eller partiklar i driftmiljön? Om miljön är ren och skyddad kan öppna spårkullager vara aktuella. Om det finns lättare nedsmutsning väljs ofta plåttätade spårkullager.
• Krävs låg friktion och högre varvtal? Vid högre krav på tätning används istället gummitätade spårkullager.
• Behöver lagret vara elektriskt isolerat? I elektriska drivsystem kan strömisolerade spårkullager användas för att minska påverkan från elektriska strömmar.
• Ska lagret arbeta kontinuerligt eller i varierande driftcykler?

Om ni är osäkra kan ni alltid ringa oss så guidar vi er genom valet av spårkullager.

I många fall anges rätt spårkullager redan i maskinens manual eller reservdelslista. Om uppgiften saknas kan dimensionerna mätas direkt på lagret.

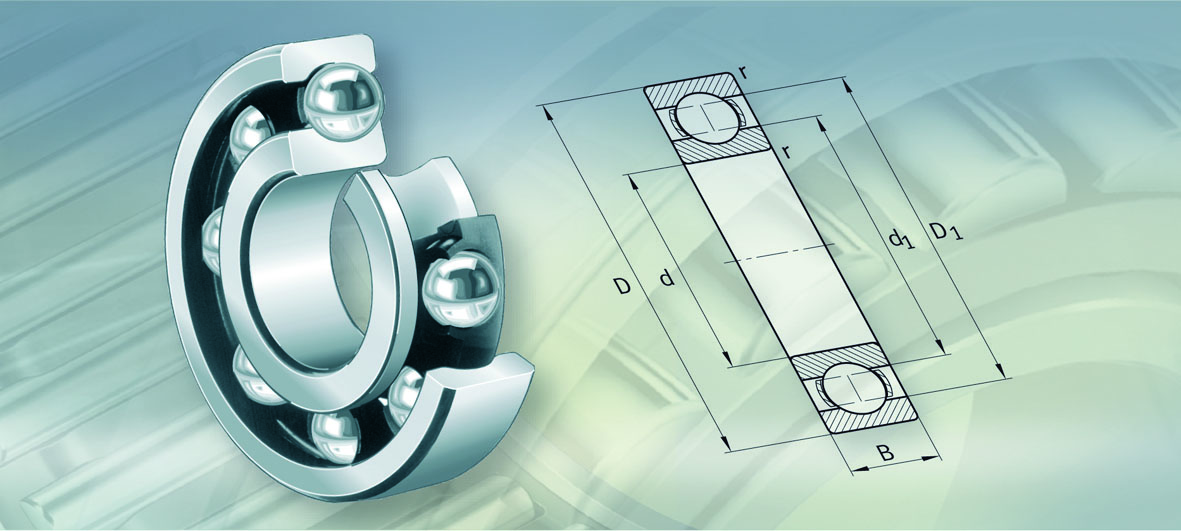

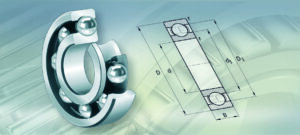

Hittar du inte denna information kan du utgår från axelns storlek (d), sedan beroende på vilken lager/breddserie det är så skiljer sig D och B.

Livslängden för ett spårkullager beror främst på belastning, smörjning, driftmiljö och korrekt montering. När lagret används inom sina dimensionerade driftförhållanden kan det arbeta under lång tid utan avbrott.

Faktorer som ofta påverkar livslängden är:

• kontaminanter som damm eller partiklar
• felaktig smörjning eller otillräcklig smörjfilm
• fel passning mellan axel och lagerhus
• vibrationer eller snedbelastning

Genom att välja rätt typ av spårkullager och säkerställa korrekt installation kan driftstabiliteten i lagerpositionen upprätthållas över tid.

Spårkullager används i många typer av roterande maskinkomponenter där friktion mellan axel och hus behöver reduceras. Konstruktionen gör att de kan hantera både radiella och mindre axiella belastningar.

De förekommer bland annat i:

• elmotorer och generatorer
• pumpar och fläktar
• transportörer och transmissionssystem
• maskiner inom industri och automation

Olika typer av spårkullager används beroende på driftmiljö. Öppna lager används ofta i skyddade konstruktioner, medan tätade varianter används när damm, partiklar eller fukt förekommer.

Många spårkullager levereras redan försmorda från fabrik. Tätade spårkullager med gummi eller plåttätning är i många fall fyllda med fett och konstruerade för att användas utan ytterligare smörjning under sin driftstid.

Öppna spårkullager kräver däremot extern smörjning. Detta kan ske med fett eller olja beroende på applikation och driftförhållanden. Smörjningen ska bilda en stabil smörjfilm mellan kulor och löpbanor för att minska slitage och värmeutveckling.

Vid service är det viktigt att använda rätt typ av smörjmedel och att undvika överfyllnad, eftersom för mycket fett kan öka friktionen i lagret.

Vilket spårkullager som klarar högst varvtal avgörs främst av lagrets dimension, smörjning och hur lagret är monterat i applikationen. Mindre lager kan generellt arbeta vid högre rotationshastigheter än större lager eftersom massan och centrifugalkrafterna är lägre.

Varvtalet begränsas också av hur lagret smörjs och hur värme leds bort från lagerpositionen. Vid högre hastigheter behöver smörjningen fungera stabilt och värmeutvecklingen i lagret måste kunna hanteras av konstruktionen.

För att fastställa vilket spårkullager som är lämpligt i en applikation behöver man därför utgå från driftdata som varvtal, belastning, temperatur och smörjning. När dessa uppgifter är kända kan rätt lagerdimension och utförande väljas.
